Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor lbamonde » 27 Jul 2014, 01:11

Plano 3. Rebasada la imperceptible curva a derechas de Vilavella iniciamos una nueva alineación recta de 4 km hasta el bitubo del Cañizo, 5.360 m. En la recta está el puesto de banalización de Vilavella, realmente un PAET.

Imagen

Plano 4. El bitubo del Cañizo hasta la estación de Puerta/Porta de Galicia. Curva a derechas de 7.250 m de radio, recta, y curva a izquierdas de radio ¡¡¡ 12.025 m !!!

Imagen

Plano 5. La estación Puerta de Galicia. Por la derecha llega el bitubo del Cañizo y por la izquierda sale hacia Ourense el bitubo de Espiño.

Imagen

Plano 6. El bitubo Espiño, 8.000 m. En curva a izquierdas de 7.250 m de radio.

Imagen

Plano 7 = Planos 4 + 5 + 6

Imagen

Saludos
Última edición por lbamonde el 28 Jul 2014, 14:11, editado 3 veces en total.

Avatar de Usuario
Taurus_1116
Newbie
Newbie
Mensajes: 1869
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid (Periferia de la Vía Láctea)

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor Taurus_1116 » 27 Jul 2014, 02:57

jotaerre escribió:Entiendo que el túnel son 6 kms. justos. Si un tren tiene que estar dentro del túnel todo él para poder acelerar a 140 desde 100, pierde, si va en doble composición, 400 metros de entrada y 400 de salida. Acelerar de 100 a 140 y frenar de 140 a 100 en 5.200 metros no da para muchas alegrías.

¿Y por qué va a perder los de salida?

(Seguro que a lbamonde no le ha pasado desapercibido este lapsus, pero se lo ha callado el muy tunante... ;-) )

lbamonde escribió:Otro motivo para rechazar los siameses.
:mrgreen:

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor SCsidon » 27 Jul 2014, 04:04

Fotos de este Viernes del viaducto sobre el Ulla.
Empezamos por el centro del vano 8. Donde los cordones superiores los han unido con hierros que no son los definitivos (alguien sabe el motivo?).

Imagen

Imagen

Centro del vano 7, ya con el cordon superior casi terminado.

Imagen

Imagen

Y centro del vano 6.

Imagen

Vista general, Pontevedra a la derecha.

Imagen

Imagen

Imagen

Imagen

Parte del vano 8 ya tiene placa inferior.

Imagen

Imagen

Imagen

Imagen

Imagen

El vano 6 tambien tiene parte de la placa inferior.

Imagen

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor SCsidon » 27 Jul 2014, 04:04

Detalle del pilar 8.

Imagen

Detalle de las piezas que sirven para sujetar las piezas para su hizado.

Imagen

El ultimo gran tramo para el vano 8.

Imagen

Imagen

Imagen

Imagen

Detalle de las pletinas soldadas en los extremos para facilitar la union.

Imagen

Esperando para mover el tramo.

Imagen

Imagen

Estan desmontando la nave.

Imagen

La placa superior ya esta en los ultimos 200 metros, y la inferior ya esta en el vano 10, que se habian dejado atras, por lo que solo falta en el vano central, y parte de los vanos contiguos a este (unos 500 metros)

Imagen

Imagen

Ahora desde el otro lado, en Pontevedra.
Acopio de canaletas.

Imagen

Algunas ya colocadas.

Imagen

Para acabar dos vistas generales, se puede ver en la isla del pilar 5, un tramo esperando ser hizado,

Imagen

Imagen

Esto es todo.

P.D. perdonar la falta de tildes y otros signos de puntuacion, pero tengo problemas con el teclado.

Avatar de Usuario
jotaerre
Newbie
Newbie
Mensajes: 17441
Registrado: 01 Ene 1970, 02:00
Ubicación: Ahíneso
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor jotaerre » 27 Jul 2014, 10:14

Taurus_1116 escribió:
jotaerre escribió:Entiendo que el túnel son 6 kms. justos. Si un tren tiene que estar dentro del túnel todo él para poder acelerar a 140 desde 100, pierde, si va en doble composición, 400 metros de entrada y 400 de salida. Acelerar de 100 a 140 y frenar de 140 a 100 en 5.200 metros no da para muchas alegrías.

¿Y por qué va a perder los de salida?


:oops: :oops: :oops:

Es verdad. :lol: :wink:

Habrá una curva de frenado de 140 a 100 que terminará justo al salir del túnel pero la cabeza tractora delantera no tendrá que circular a 100 dentro del túnel mas que los metros de la entrada.

Perdón por el despiste. :mrgreen:

Muchas gracias a lbamonde por los planos. He pasado por allí el miércoles y viernes pero solo paré en La Casona de Puebla de Sanabria para "abrevar".

Por cierto, que cada vez que paso por la A-52 entre A Gudiña-Verín me sorprendo más de por donde querían algunos bajar la LAV.

Avatar de Usuario
lbamonde
Newbie
Newbie
Mensajes: 6399
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor lbamonde » 30 Jul 2014, 00:47

Nota del Adif sobre la perforación de la mitad oeste de los bitubos del Espiño:

http://prensa.adifaltavelocidad.es/nde/u08/GAP/Prensa.nsf/Vo000A/381125A08FD24379C1257D23005CC265?OpenDocument

Muy buena noticia.

Imagen

Saludos

Avatar de Usuario
LILAZGZ
Newbie
Newbie
Mensajes: 9223
Registrado: 01 Ene 1970, 02:00
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor LILAZGZ » 30 Jul 2014, 07:20

El puente será en via DOBLE?, no creo que hagan lo mismo como en Zaragoza, que hacen una via de circunvalación en via DOBLE y llegan al puente y es de via única.

:cry: :cry: 8)

Avatar de Usuario
zoltan
Newbie
Newbie
Mensajes: 4021
Registrado: 01 Ene 1970, 02:00
Ubicación: San Iago de Campo das Estrelas
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor zoltan » 30 Jul 2014, 08:22

LILAZGZ escribió:El puente será en via DOBLE?, no creo que hagan lo mismo como en Zaragoza, que hacen una via de circunvalación en via DOBLE y llegan al puente y es de via única.

:cry: :cry: 8)


El de Rio Ulla? Es para doble vía.

Puedes calcular el ancho del tablero tomando como escala el camión hormigonera:

Imagen

Avatar de Usuario
Vi
Newbie
Newbie
Mensajes: 2075
Registrado: 01 Ene 1970, 02:00

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor Vi » 30 Jul 2014, 10:38

Holas;

Yo agradezco a SCsidon sus aportaciones, amplias y detalladas. Pero me pregunto por qué no las hace en el hilo correspondiente, el del Eje Atlántico.... 8O
 Salu2 a to2;

Avatar de Usuario
e_tran
Newbie
Newbie
Mensajes: 8505
Registrado: 01 Ene 1970, 02:00
Ubicación: Bilbao
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor e_tran » 30 Jul 2014, 12:53

Qué aportan las placas inferiores?

Avatar de Usuario
252-017
Newbie
Newbie
Mensajes: 473
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid, Badajoz, Cádiz...
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor 252-017 » 30 Jul 2014, 19:56

El hormigón es un material que se comporta muy bien para resistir compresiones, pero no resiste los esfuerzos de tracción. El acero, en cambio, sí aguanta bien ambos esfuerzos (de ahí que todas las estructuras de hormigón estén armadas de acero en su interior, con más cuantía de acero en las zonas donde haya que resistir mayores tracciones).

Por la forma del cordón inferior y su situación, ésta zona es la que tendrá que resistir más compresión de todo el viaducto, por lo que es lógico que, si se necesita reforzar la estructura con hormigón, se haga es este sitio.

Sin estar seguro al 100% es probable que esta losa hormigonada en el cordón inferior haya sido diseñada para que el resto de los perfiles de acero de todo el viaducto sean un poco más delgados y ahorrarse cuantía de acero.

Saludos,
<a href="http://photobucket.com/" target="_blank"><img border="0" alt="Photo Sharing and Video Hosting at Photobucket" src="http://i132.photobucket.com/albums/q11/252-017/Firma/Firma252-017.jpg" /></a>

Avatar de Usuario
e_tran
Newbie
Newbie
Mensajes: 8505
Registrado: 01 Ene 1970, 02:00
Ubicación: Bilbao
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor e_tran » 30 Jul 2014, 22:03

Tiene sentido. Gracias!

Avatar de Usuario
AnGeL_J
Newbie
Newbie
Mensajes: 639
Registrado: 01 Ene 1970, 02:00
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor AnGeL_J » 30 Jul 2014, 23:32

252-017 escribió:El hormigón es un material que se comporta muy bien para resistir compresiones, pero no resiste los esfuerzos de tracción. El acero, en cambio, sí aguanta bien ambos esfuerzos (de ahí que todas las estructuras de hormigón estén armadas de acero en su interior, con más cuantía de acero en las zonas donde haya que resistir mayores tracciones).

Por la forma del cordón inferior y su situación, ésta zona es la que tendrá que resistir más compresión de todo el viaducto, por lo que es lógico que, si se necesita reforzar la estructura con hormigón, se haga es este sitio.

Sin estar seguro al 100% es probable que esta losa hormigonada en el cordón inferior haya sido diseñada para que el resto de los perfiles de acero de todo el viaducto sean un poco más delgados y ahorrarse cuantía de acero.

Saludos,


Que buena! No lo había visto así, pero tiene toda la pinta!

Avatar de Usuario
ferrovale
Newbie
Newbie
Mensajes: 1605
Registrado: 01 Ene 1970, 02:00
Ubicación: Coruña

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor ferrovale » 31 Jul 2014, 00:03

talgo151 escribió:Si,ahi la via esta para el arrastre.En cuanto coge velocidad se arma una escandalera con la rodadura.


La vía está para el arrastre desde Medina del Campo hasta poco antes de Puebla de Sanabria. Una pena.

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor SCsidon » 31 Jul 2014, 01:08

Vi escribió:Holas;

Yo agradezco a SCsidon sus aportaciones, amplias y detalladas. Pero me pregunto por qué no las hace en el hilo correspondiente, el del Eje Atlántico.... 8O

Tienes razon, lo he puesto en ambos, por confusion, ya que en otro foro la linea completa desde madrid incluye el eje atlantico.

Avatar de Usuario
lbamonde
Newbie
Newbie
Mensajes: 6399
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor lbamonde » 01 Ago 2014, 11:23

1 de agosto de 2014.

No se ha licitado el ERTMS y demás de Olmedo-Zamora y/o Olmedo-Ourense.
Se prometió licitarlo en julio 2014 ¿no?

Creo que es el último de los ERTMS pendiente de adjudicar del "paquete" de líneas de AV con entrada en servicio en el entorno del 2015; además de Tarragona-Valencia, que sin ser de AV, va a disponer de ERTMS y ya está licitado.

Tampoco, tampoco, tampoco, se licitó el ERTMS Santiago-Coruña, prometido (aquello de más de 18 circulaciones), ni el lógico Santiago-Vigo para completar la línea Eje Atlántico.

¡¡¡ Ni el de la curva de Angrois !!!

Estos del ERTMS son el agujero negro de Adif, vistos desde Galicia.
Han chafado una obra, para mi, bien hecha. (Con las excepciones conocidas)

Saludos

Avatar de Usuario
zoltan
Newbie
Newbie
Mensajes: 4021
Registrado: 01 Ene 1970, 02:00
Ubicación: San Iago de Campo das Estrelas
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor zoltan » 01 Ago 2014, 12:41

lbamonde escribió:1 de agosto de 2014.
No se ha licitado el ERTMS y demás de Olmedo-Zamora y/o Olmedo-Ourense.
Se prometió licitarlo en julio 2014 ¿no?

[...]

Tampoco, tampoco, tampoco, se licitó el ERTMS Santiago-Coruña, prometido (aquello de más de 18 circulaciones), ni el lógico Santiago-Vigo para completar la línea Eje Atlántico.


Está licitado para proyecto Olmedo-Ourense, obra Olmedo-Ourense y mantenimiento Olmedo-Santiago.

BOE del 14 de marzo de 2014

Resolución de la Entidad Pública Empresarial ADIF Alta Velocidad, por la que se anuncia la licitación por procedimiento abierto con varios criterios de adjudicación del contrato "redacción de los proyectos constructivos, ejecución de las obras, conservación y mantenimiento de las instalaciones de enclavamientos, sistemas de protección del tren, control de tráfico centralizado, sistemas auxiliares de detección, telecomunicaciones fijas, GSM-R e instalaciones de protección y seguridad del tramo Olmedo-Ourense; y conservación y mantenimiento del tramo Ourense-Santiago de Compostela del Corredor Norte-Noroeste de Alta Velocidad".

Y lo de Vigo-Coruña, no están licitados no, y sinceramente no creo que liciten hasta el 2018, coincidiendo con el cambio de ancho y la puesta en servicio de AVE.

Avatar de Usuario
talgo151
Newbie
Newbie
Mensajes: 964
Registrado: 01 Ene 1970, 02:00
Ubicación: tunel 62
Contactar:

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor talgo151 » 02 Ago 2014, 14:37

Se ha actualizado el google earth y se puede ver la linea en estado muy avanzado entre su final actual en Taboadela hasta los primeros tuneles bitubo en Prado.

Avatar de Usuario
3cvz
Newbie
Newbie
Mensajes: 1537
Registrado: 01 Ene 1970, 02:00
Ubicación: Fi Vallès

Re: LAV Madrid-Galicia (Olmedo-Ourense-Santiago/Pontevedra)

Mensajepor 3cvz » 03 Ago 2014, 19:32

Leído en El Mundo:

"En Cerdedelo (Ourense) Un incendio obliga a desalojar un túnel en obras del AVE gallego
El fuego, generado en el cuadro eléctrico, no se ha extendido

Se ha desalojado el paso por miedo a que explotase algún detonador"

Noticia completa: http://www.elmundo.es/espana/2014/08/03 ... b4577.html

Saludos

Avatar de Usuario
epiyblas
Newbie
Newbie
Mensajes: 72
Registrado: 01 Ene 1970, 02:00
Ubicación: Gipuzkoa

PAET Medina del Campo Alta Velocidad

Mensajepor epiyblas » 05 Ago 2014, 22:32

Buenas noches,

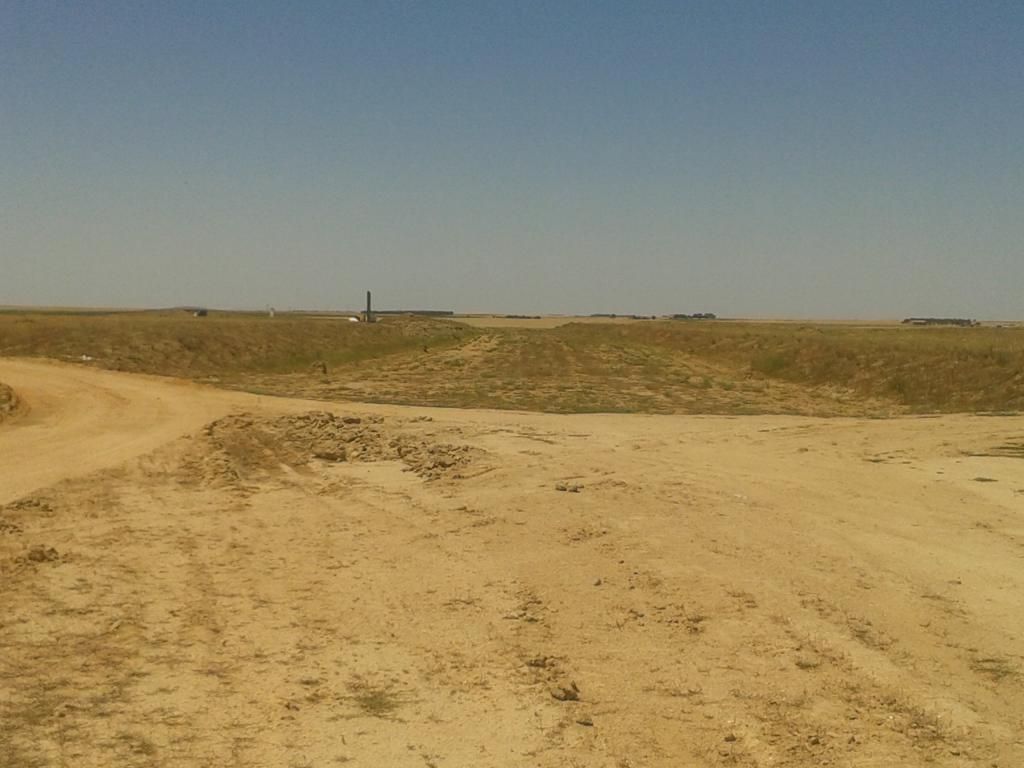

Aprovechando una visita a la zona he podido sacar unas fotos de la situación de la evolución de las obras en la futura estación de Medina del Campo Alta Velocidad.

Indicaros que los trabajos son variados y en varios frentes, tanto de instalación de vía como de electrificación.

Imagen

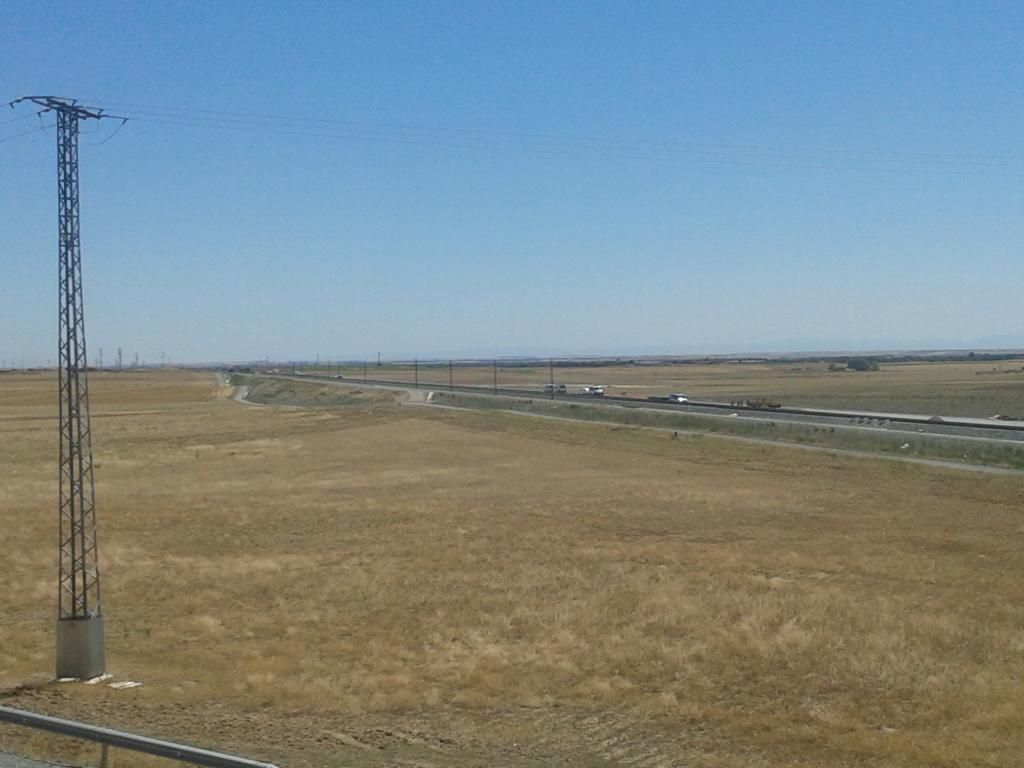

Una panorámica de la situación. Aunque no se distingue muy bien, se ha instalado la vía del futuro apartadero y ahora están con la vía directa.

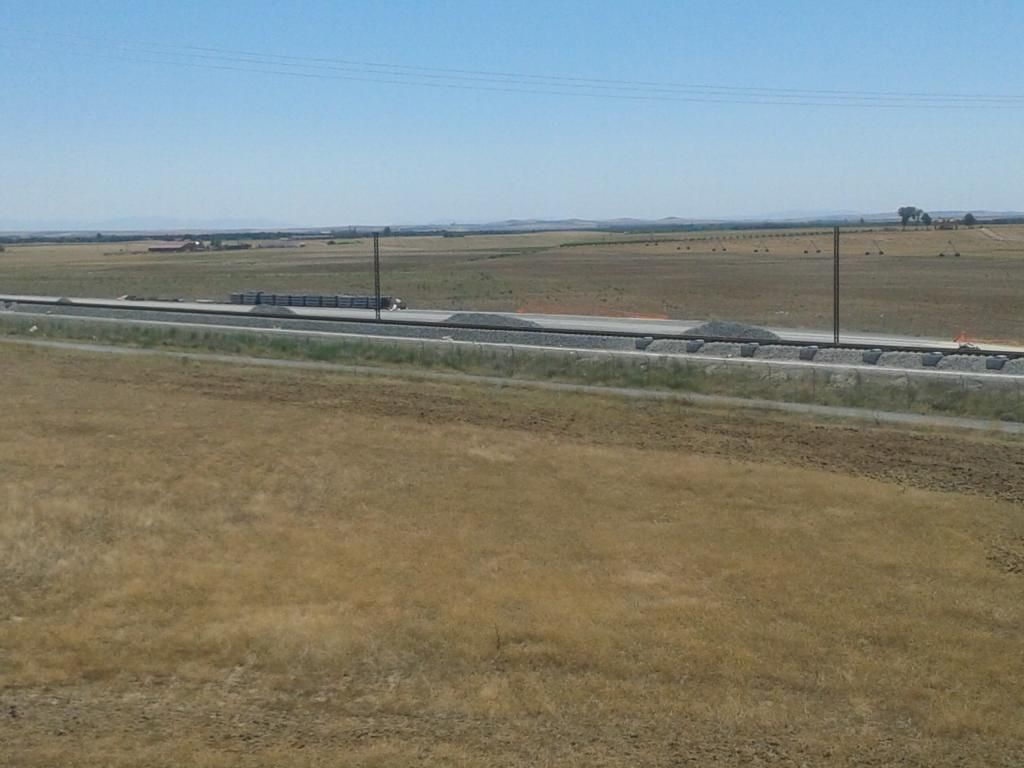

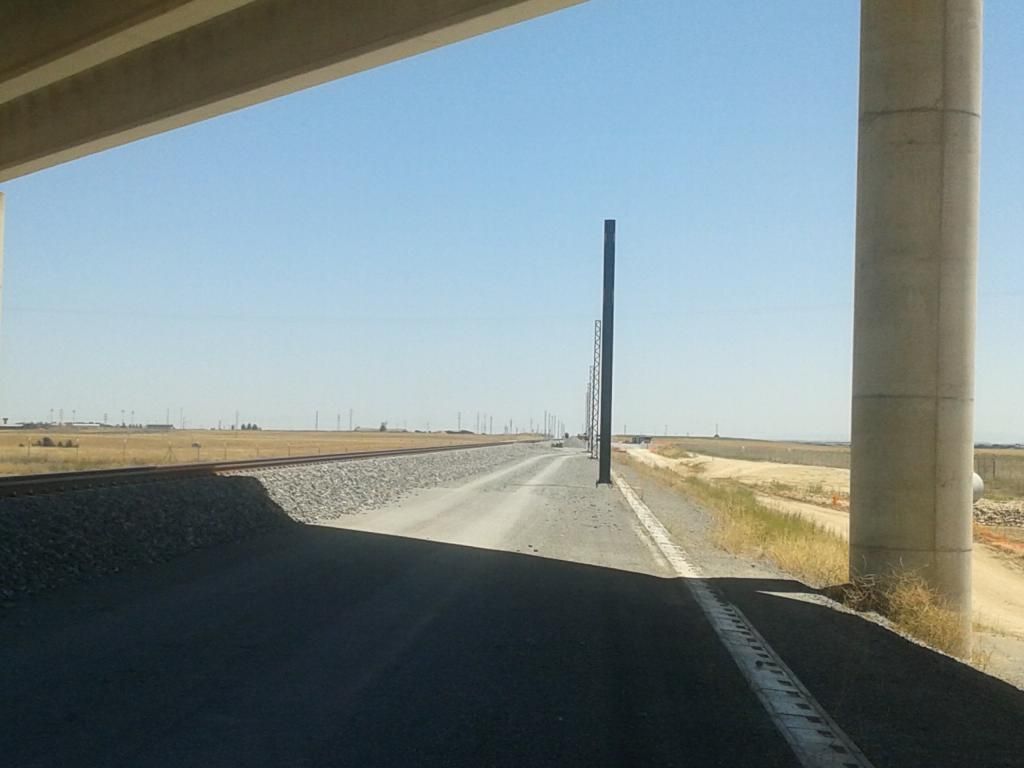

También se está trabajando en la instalación de postes de catenaria.

Imagen

Imagen

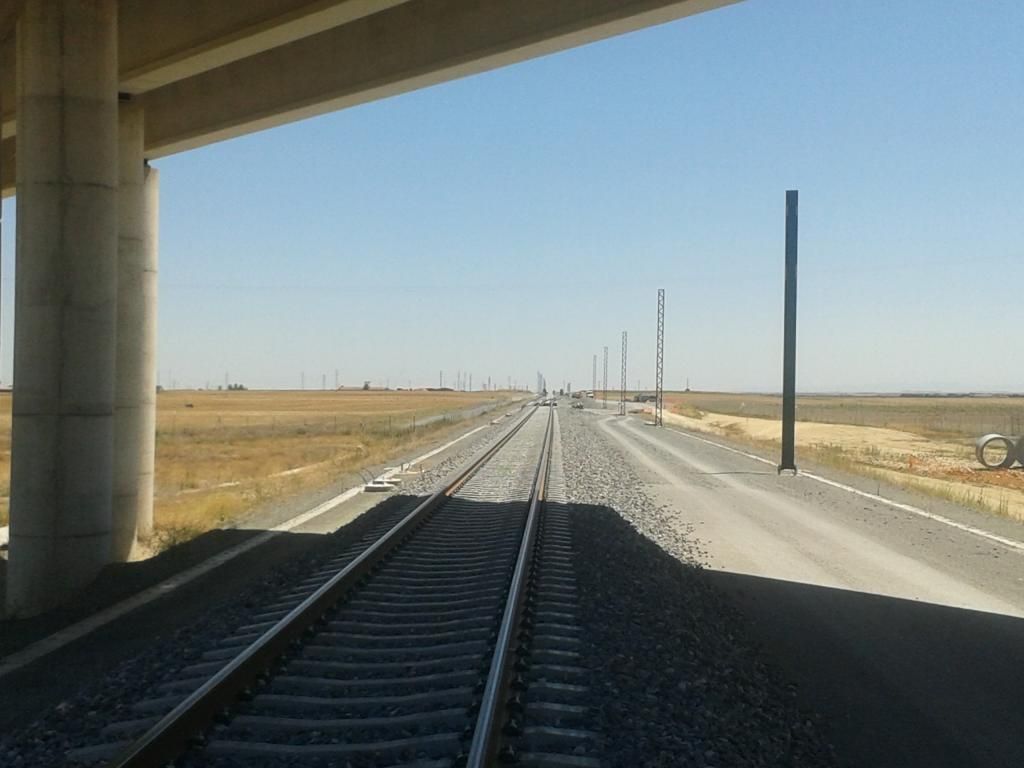

Lo curioso es lo que se ve en esta foto. Se ha tendido la vía directa y sin embargo se han instalado los postes del catenaria del lado contrario... entiendo que habrá doble vía pero el desvío ya está instalado ¿? No sé si el PAET se construirá en doble vía o en simple...

Haciendo un poco de zoom se aprecia el desvío que aunque de forma provisional está siendo utilizado por la maquinaria ya en vía.

Imagen

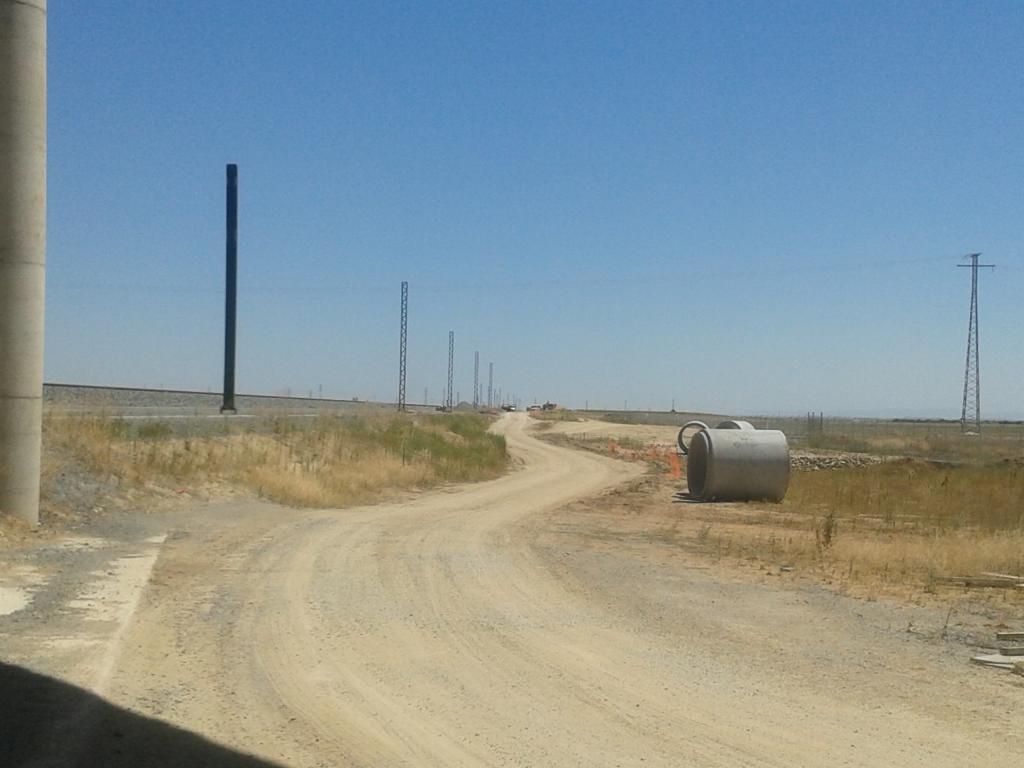

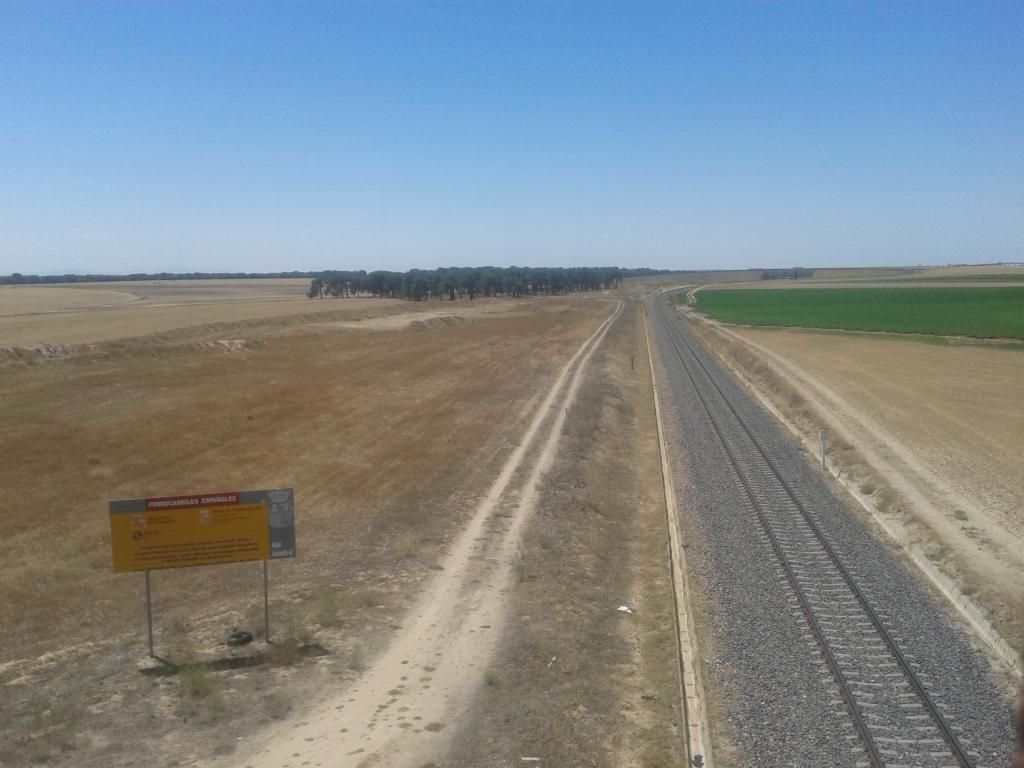

Mirando hacia Zamora:

Imagen

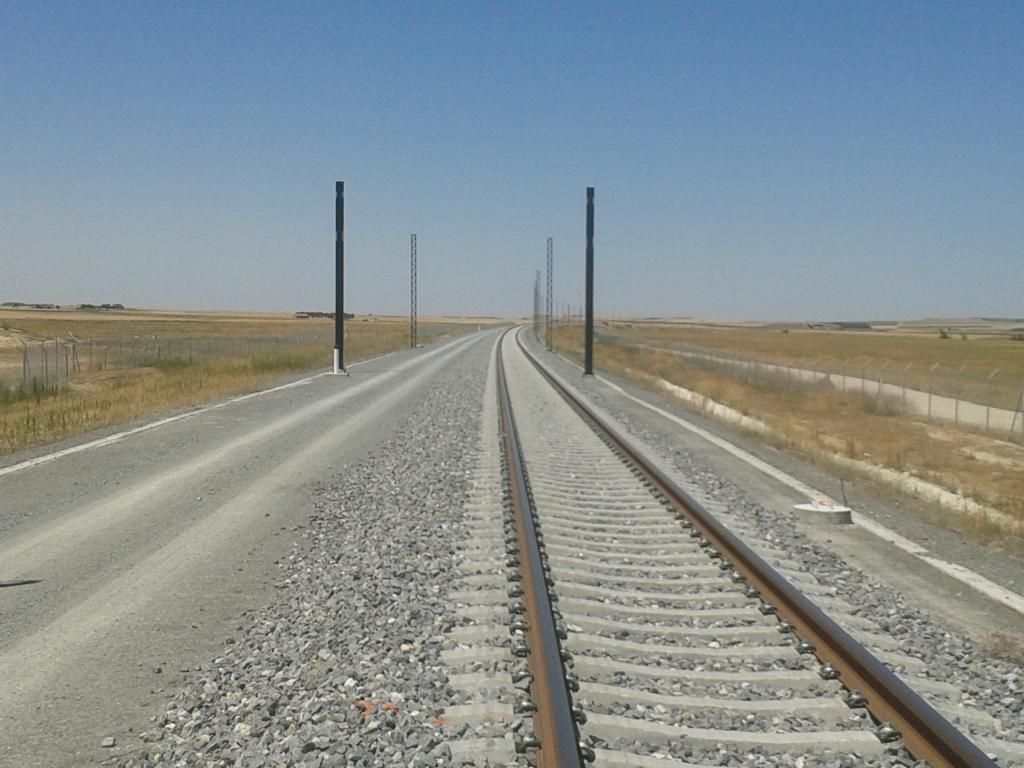

En esta misma zona estará la salida del cambiador de anchos para el enlace con la Línea Medina-Salamanca.

Imagen
Imagen

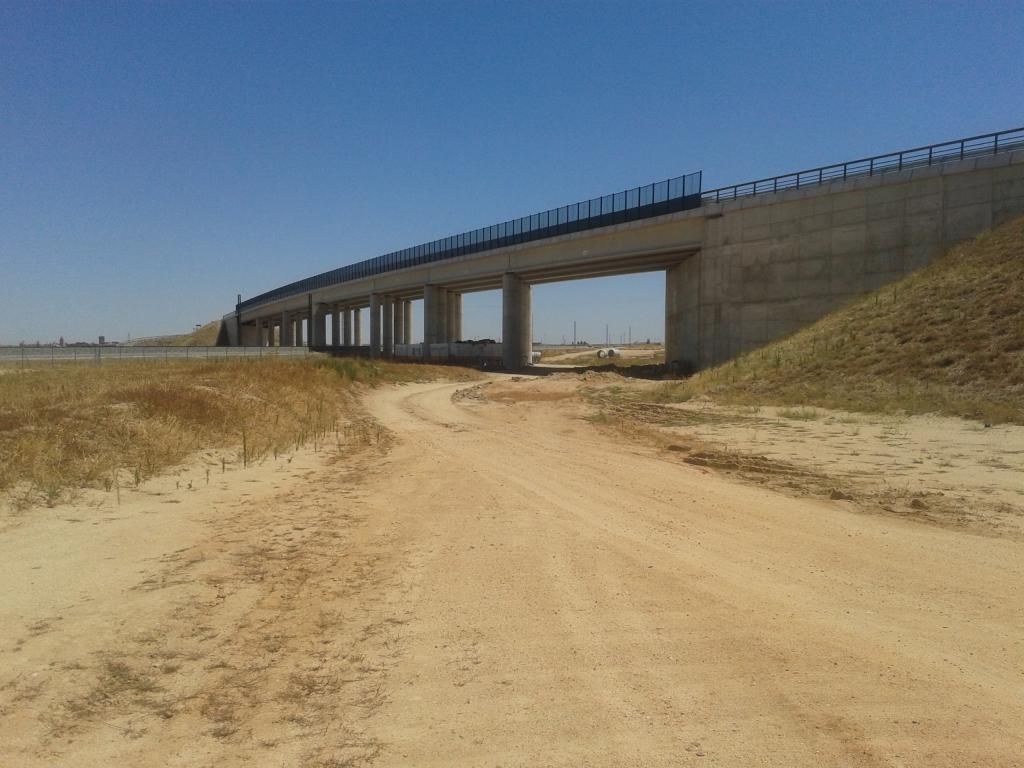

Mirando hacia Salamanca hay movimiento de tierras en esta primara parte pero poco mas...

Imagen

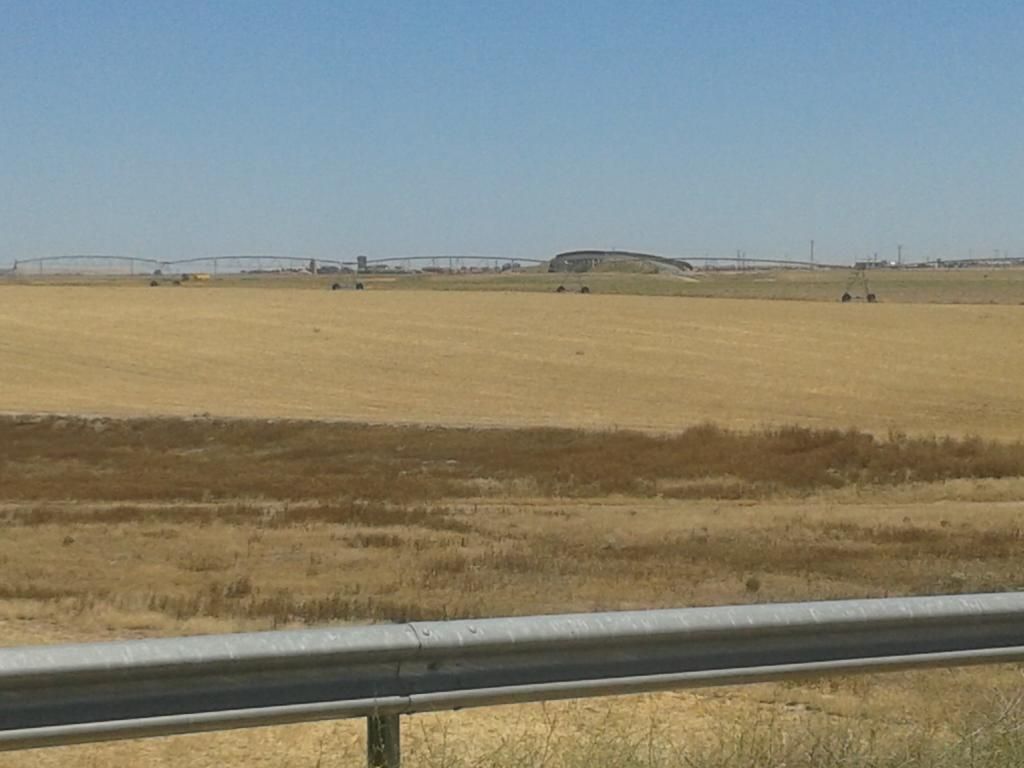

En el mismo hipotético trazado no se ven ningún movimiento:

Imagen

Miento, a excepción de este pequeño tramo:

Imagen

Imagen
