Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor hercules » 06 Abr 2014, 23:18

El estreno del túnel y del nuevo puente sobre el Lérez pone en servicio el tramo urbano del AVE
Los trenes ya circulan por el viaducto del río pero hay obras pendientes

http://www.farodevigo.es/portada-pontev ... 00439.html

¿se refiere al tramo Pontevedra Faxil??

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 07 Abr 2014, 04:15

Fotos de esta tarde del viaducto sobre el Ulla:

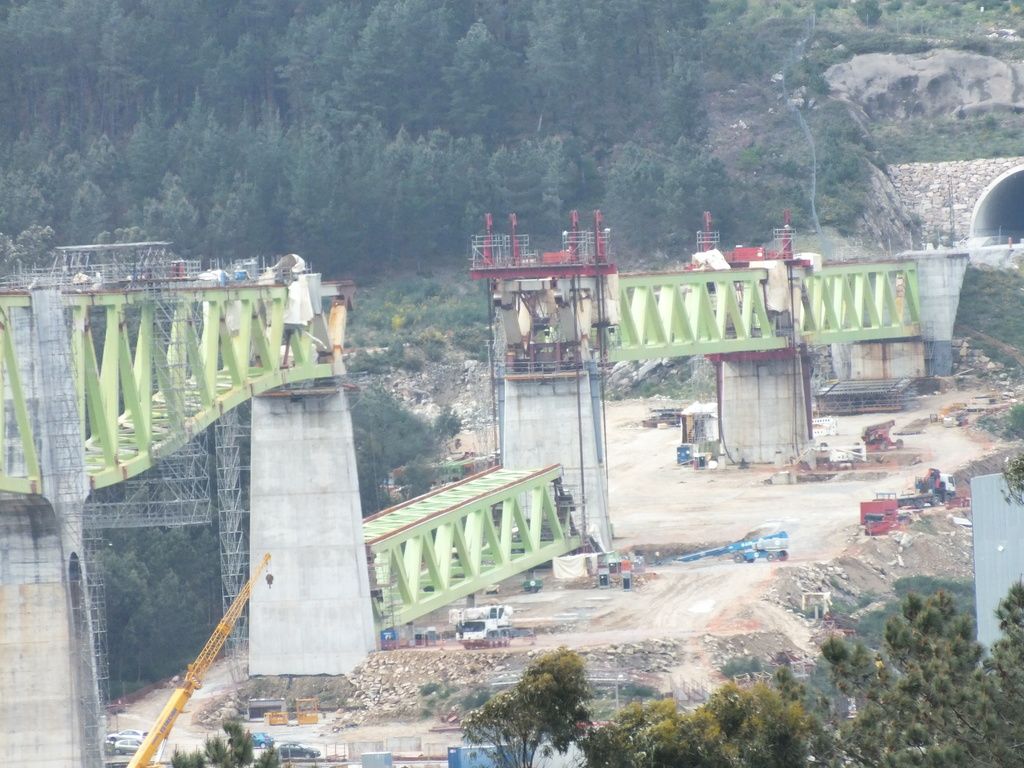

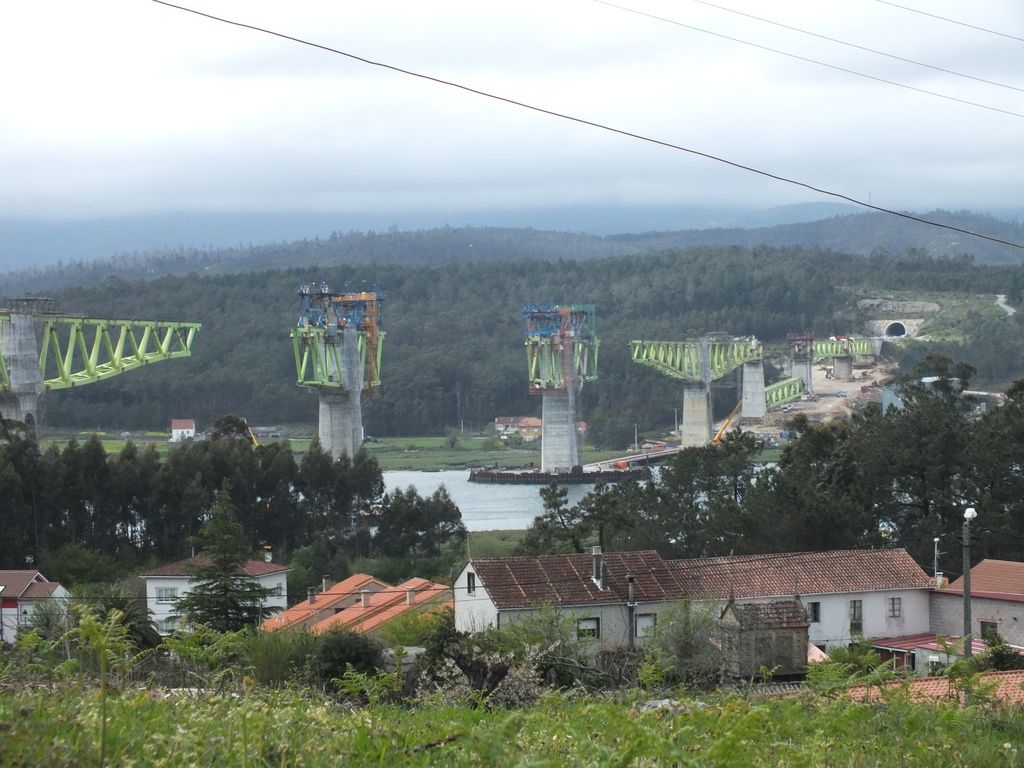

Empezamos con una general (a la izquierda de esta foto hay los 5 primeros vanos con estructura metálica ya terminada, a falta de terminar la soldadura del último tramo izado).

Imagen

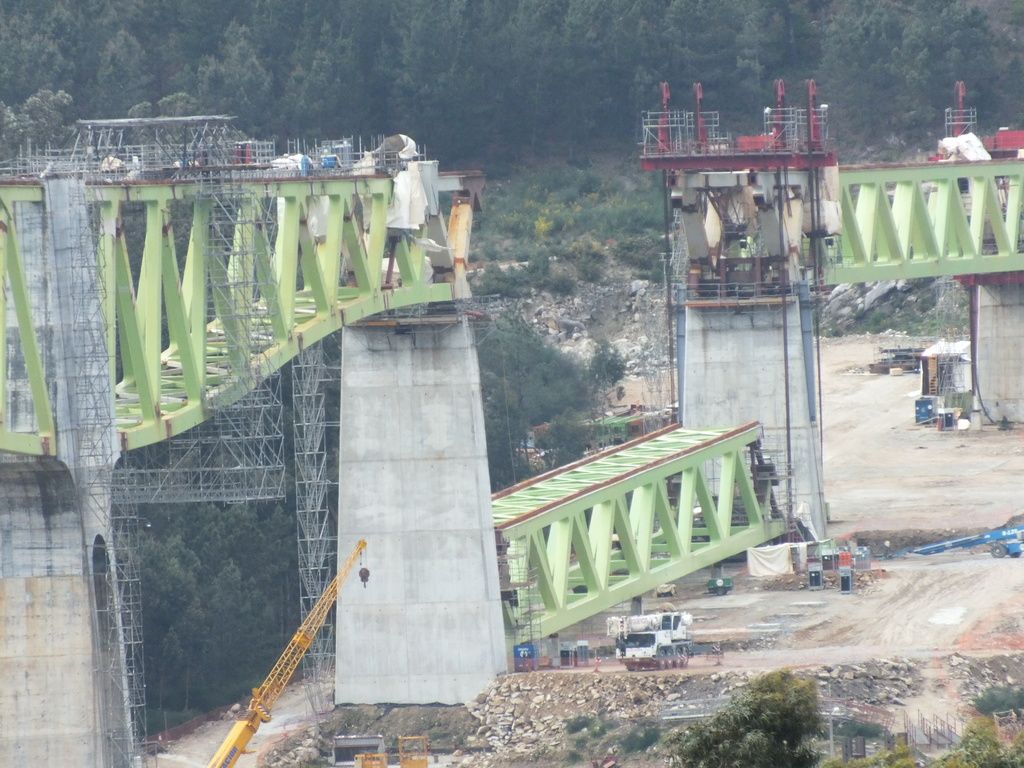

Al lado del pilar 5 (en el tramo 6) están montando una estructura (como la que hay en el tramo 9)

Imagen

Imagen

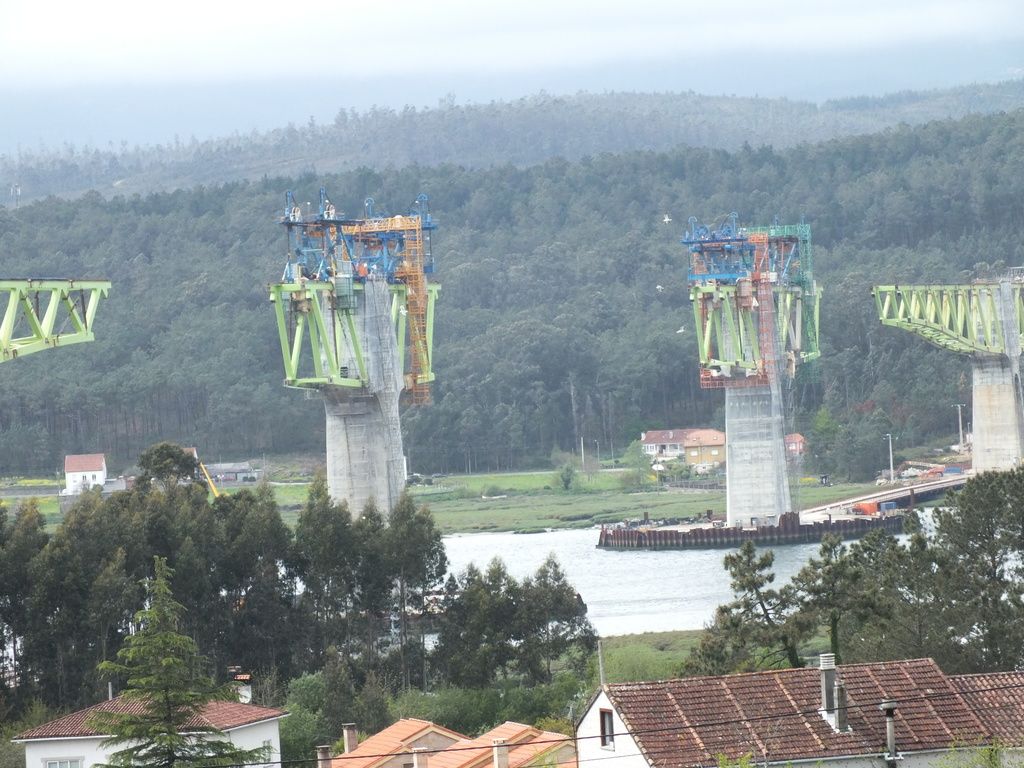

Los tramos centrales, sobre el cauce del río (pilares 6 y 7)

Imagen

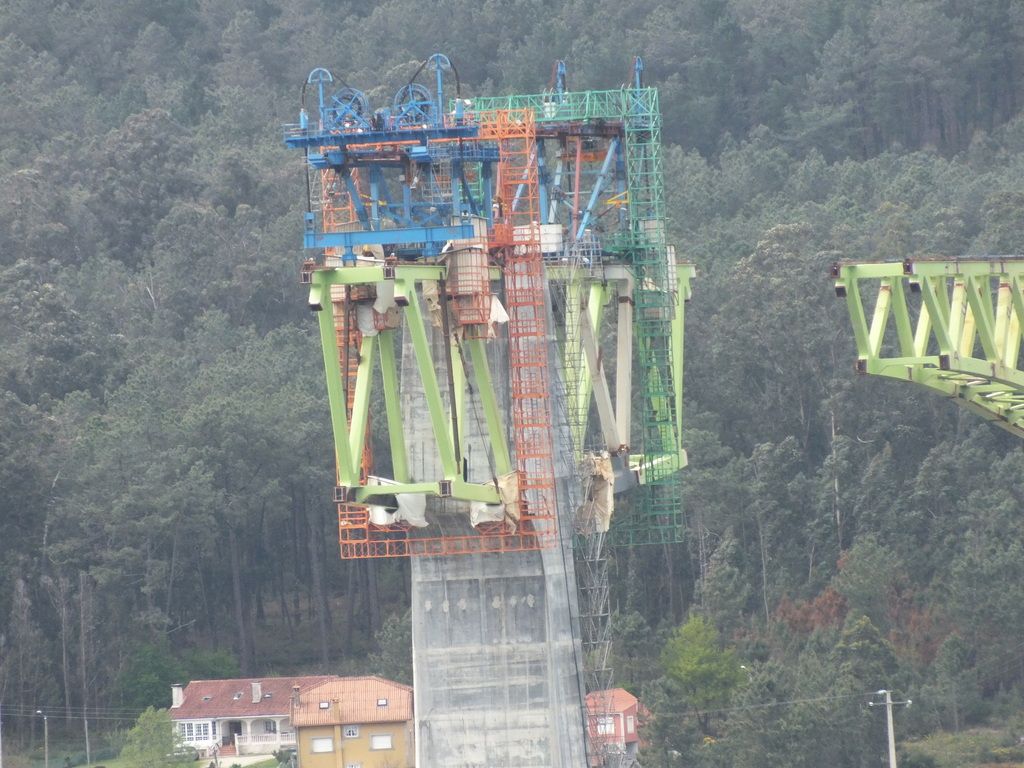

En el pilar 6 ya izaron una dovela por cada lado. En el lado izquierdo ( vano 6) son 6 y en el derecho 7 dovelas, mas las respectivas de unión (que si son como las que usaron en los vanos 5 y 9, ya acabados, son mas grandes)

Imagen

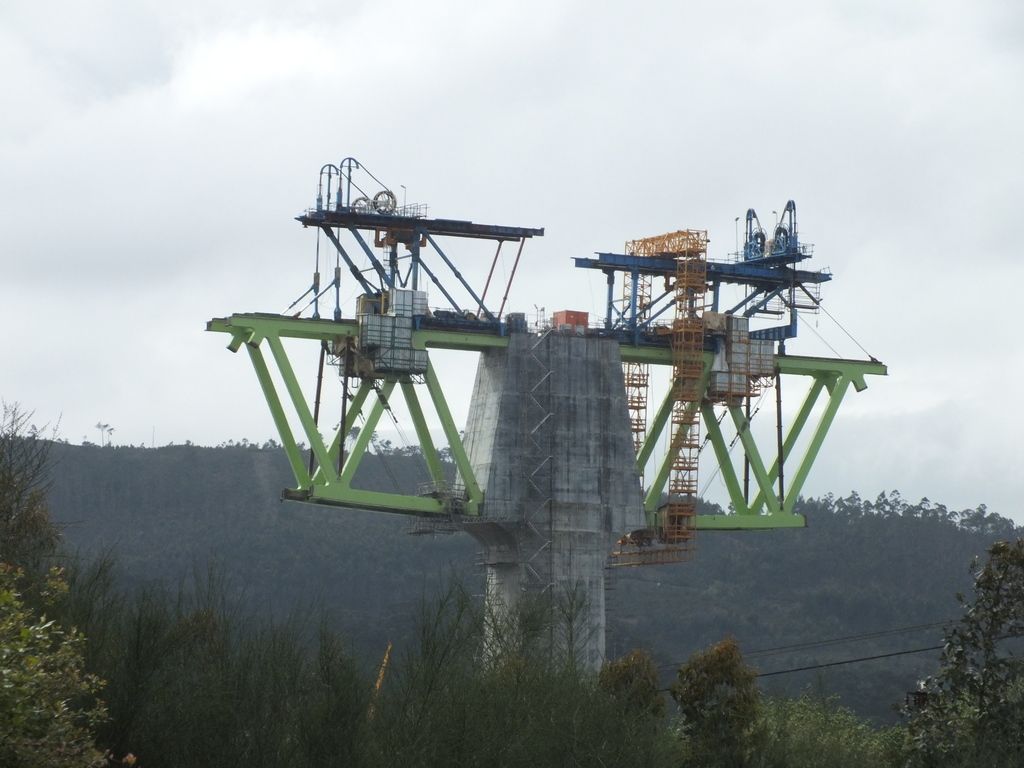

El pilar 7, en el cual ya han izado 1 y 2 dovelas. En este caso es al reves, a la izquierda (vano 7) son 7 y a la derecha son 6.

Imagen

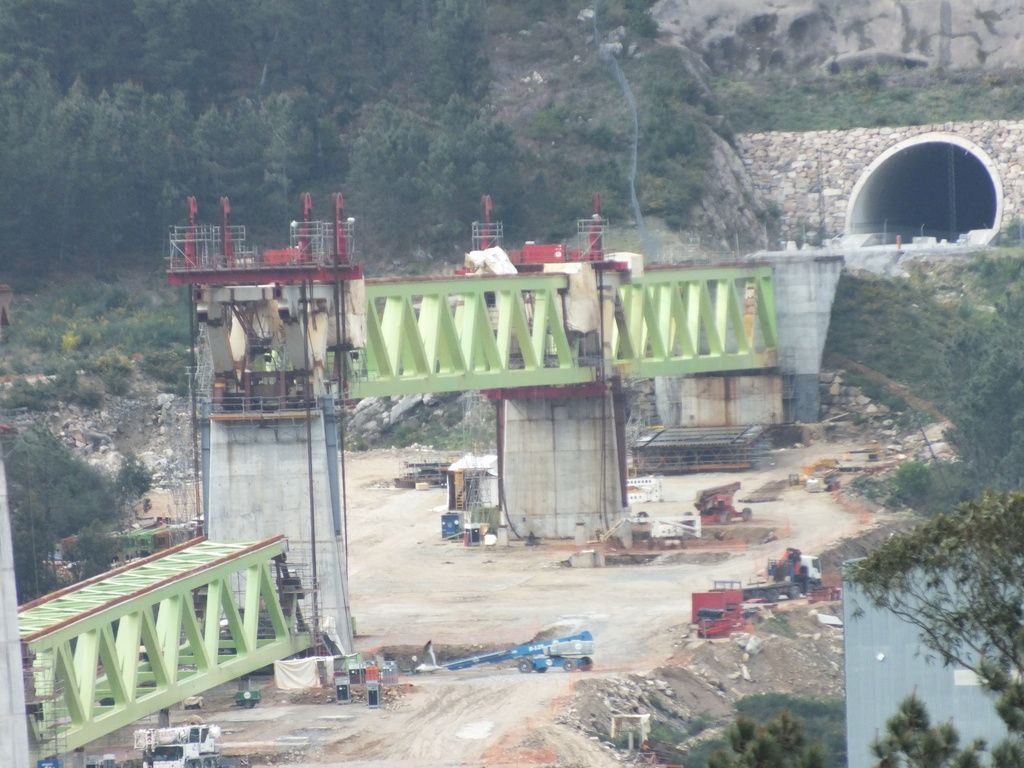

Tamo final donde falta izar el vano 10. Si os fijais en el pequeño trozo entre el puente y el tunel hay dos postes ya colocados.

Imagen

Imagen

Imagen

Y esto es todo.

Avatar de Usuario
cosasdetrenes
Newbie
Newbie
Mensajes: 259
Registrado: 01 Ene 1970, 02:00

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor cosasdetrenes » 07 Abr 2014, 22:38

Poco a poco la cosa va avanzando.

¡Qué ganas de verlo terminado...! ¡Y no digamos funcionando!

Por cierto, yo, que soy de letras, hubiera hecho esos tramos metálicos verdes al revés, es decir, la parte más ancha arriba y la más estrecha abajo, así, al ponerlas en su sitio quedarían, digamos, "encajadas". Y, como sigo siendo de letras, me da grima pensar que en esos tramos se pueden cruzar dos tres y están "sólo" soldados y "boca abajo".

En fin, los ingenieros de caminos, canales, puertos y puentes son sabios y seguro que no pasa nada.

Alfonso
cosasdetrenes

Avatar de Usuario
melco
Newbie
Newbie
Mensajes: 497
Registrado: 01 Ene 1970, 02:00
Ubicación: Al otro lado del charco...
Contactar:

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor melco » 07 Abr 2014, 22:52

Como miembro del gremio que mencionas compañero Cosasdetrenes, debo decirte que la parte "mas ancha" se encuentra abajo para resistir las tracciones que se generan en el tablero. En la parte superior se colocará el tablero de hormigón, adecuado para resistir las compresiones.

Así dicho suena confuso pero para tener una idea muy general ten en cuenta que el hormigón no resiste tracciones y por eso se coloca en zona de compresiones, y con el acero ocurre lo contrario, es más adecuado para las tracciones y se coloca donde aparecen dichos esfuerzos.

En tableros que no sean mixtos sino de hormigón armado, en la cara inferior es donde se coloca la mayor cuantía de acero.

Saludos con mucha envidia de ver estas fotos espectaculares.

Avatar de Usuario
cosasdetrenes
Newbie
Newbie
Mensajes: 259
Registrado: 01 Ene 1970, 02:00

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor cosasdetrenes » 08 Abr 2014, 22:10

Muchas gracias por la información, melco.

No sabía que -¡encima!- encima iba a llevar hormigón armado.

¡Menuda resistencia tiene que tener la estructura que están construyendo!

Ya tengo ganas de verla terminada.

Alfonso
cosasdetrenes

Avatar de Usuario
zoltan
Newbie
Newbie
Mensajes: 4021
Registrado: 01 Ene 1970, 02:00
Ubicación: San Iago de Campo das Estrelas
Contactar:

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor zoltan » 09 Abr 2014, 00:31

cosasdetrenes escribió:Muchas gracias por la información, melco.

No sabía que -¡encima!- encima iba a llevar hormigón armado.

¡Menuda resistencia tiene que tener la estructura que están construyendo!

Ya tengo ganas de verla terminada.

Alfonso
cosasdetrenes


Y ademas las vigas superiores, que son dos, están en el eje de sendas vías.

Osea, el tablero de hormigón tendrá que tener voladizos para la mitad de vía, postes, canaletas, barandillas....

Esta foto de SC.Sidon se ve claro:

Imagen

Avatar de Usuario
melco
Newbie
Newbie
Mensajes: 497
Registrado: 01 Ene 1970, 02:00
Ubicación: Al otro lado del charco...
Contactar:

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor melco » 10 Abr 2014, 03:05

La verdad es que con estas fotos da gusto :wink:

Me gustaría ver en detalle la parte superior de los vanops metálicos, es de suponer que habrá abundantes conectores para embeber en el hormigón de la losa.

Por cierto, aquí donde estoy ahora al hormigón se le llama concreto... los yankees les tienen dominados léxicamente.

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 15 Abr 2014, 14:18

melco escribió:La verdad es que con estas fotos da gusto :wink:

Me gustaría ver en detalle la parte superior de los vanops metálicos, es de suponer que habrá abundantes conectores para embeber en el hormigón de la losa.

Por cierto, aquí donde estoy ahora al hormigón se le llama concreto... los yankees les tienen dominados léxicamente.


los conectores van en horizontal, son dos filas a cada lado, se ven en esta foto de hace un tiempo>

Imagen

Avatar de Usuario
orcellon
Newbie
Newbie
Mensajes: 95
Registrado: 01 Ene 1970, 02:00
Ubicación: Comarca do Orcellón
Contactar:

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor orcellon » 23 Abr 2014, 20:10

Artículo en el número de marzo de la revista de Fomento sobre el viaducto del Ulla, en el que se también se reseñan el resto de tramos entre Santiago y Vigo:
http://www.fomento.es/MFOM/LANG_CASTELL ... tas/Marzo/


Apuntar también que ha salido publicada en el DOG y en el BOP la autorización administrativa de la ampliación de la subestación 132/15 KV de Travesía de Vigo, con dos nuevas celdas, una con salida en simple para alimentación de la nueva estación de Urzáiz; y otra con doble salida, una para ADIF y la otra como reserva.


Saludos.

Avatar de Usuario
lbamonde
Newbie
Newbie
Mensajes: 6392
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor lbamonde » 26 Abr 2014, 22:18

Adjudicación de Adif AV para la estación Vigo-Urzaiz:

SERVICIOS DE ASISTENCIA PARA EL ESTUDIO DE VIBRACIONES EN LA NUEVA ESTACIÓN DE VIGO-URZAIZ Y ANÁLISIS DE LAS POSIBLES MEDIDAS CORRECTORAS.
Adjudicatario: GINPROSA INGENIERIA SL
Importe: 16.700 €
Tipo Contrato: SERVICIOS
Fecha de Adjudicación: 23/04/2014
Fecha de Publicación en Web: 24/04/2014


Estudio muy oportuno por la singularidad de la estación y su ubicación y entorno.

Saludos

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 02 May 2014, 03:55

Fotos del Viaducto sobre el Ulla:
Empezamos por el pilar 6, listos para izar un nuevo tramo.

Imagen

Imagen

Imagen

Pilar 7, tanto en este como en el anterior (cuando izen el que esta listo) hacía el centro del río ya no podrán izar los tramos solamente en vertical, si no que tendrán que izar, desplazar horizontalmente y acabar de izar.

Imagen

Y por fin izaron el vano 10.

Imagen

Imagen

Con lo que queda terminada la parte final.

Imagen

Quedando para terminar la estructura metálica "solamente" los tres vanos centrales.

Imagen

Y esto es todo.

Avatar de Usuario
lbamonde
Newbie
Newbie
Mensajes: 6392
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor lbamonde » 04 May 2014, 01:58

Gracias de nuevo SCsidon.
¿Es muy optimista pensar que estará terminada la estructura principal, tablero y remates aparte, para la Romería Vikinga?
Y los de vía y señalización ¿han comenzado entre Padrón y Vilagarcía?

Saludos

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 04 May 2014, 05:50

yo creo que es un poco justo, pero como no llevan un ritmo constante, es dificil hacer prediciones, pero la mía es para la segunda quincena de Agosto.
De vía aun no vi nada, ni en el lado de Vilagarcía, ni en lado Santiago ni por zonas intermedias.

Avatar de Usuario
lbamonde
Newbie
Newbie
Mensajes: 6392
Registrado: 01 Ene 1970, 02:00
Ubicación: Madrid

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor lbamonde » 07 May 2014, 08:56

Hoy en el BOE expropiaciones para trasladar LATs que producen afecciones a la catenaria Vigo-Santiago en los concejos de Portas, Vilagarcia, Ames (Osebe) y Santiago.

Saludos

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 10 May 2014, 02:23

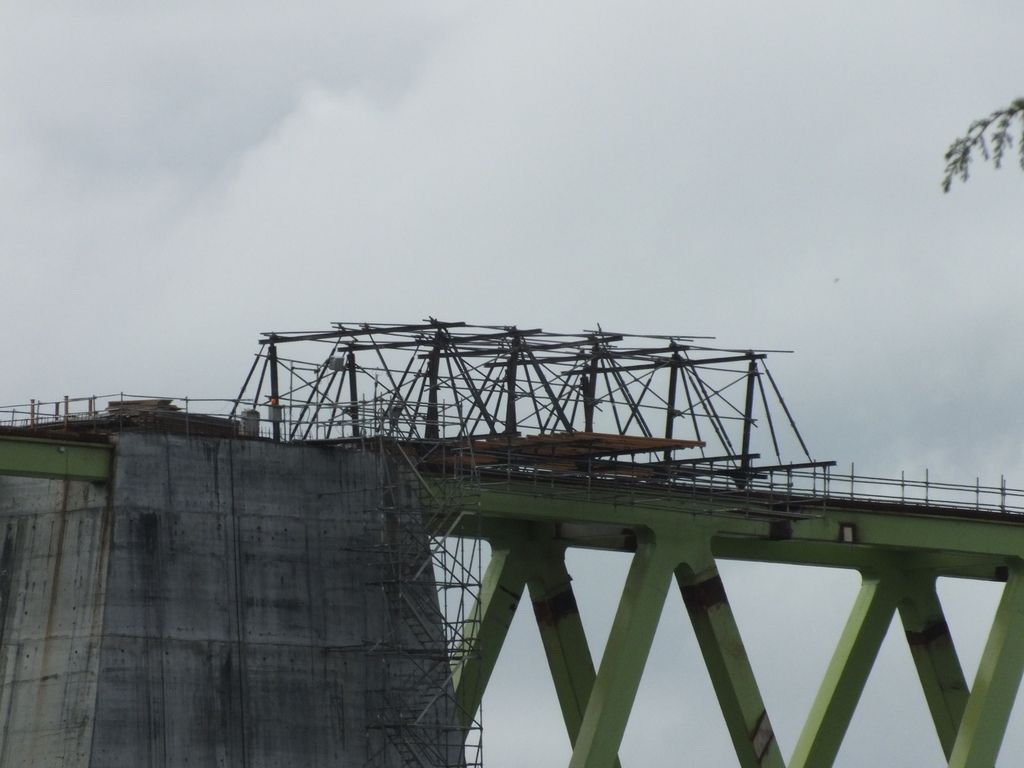

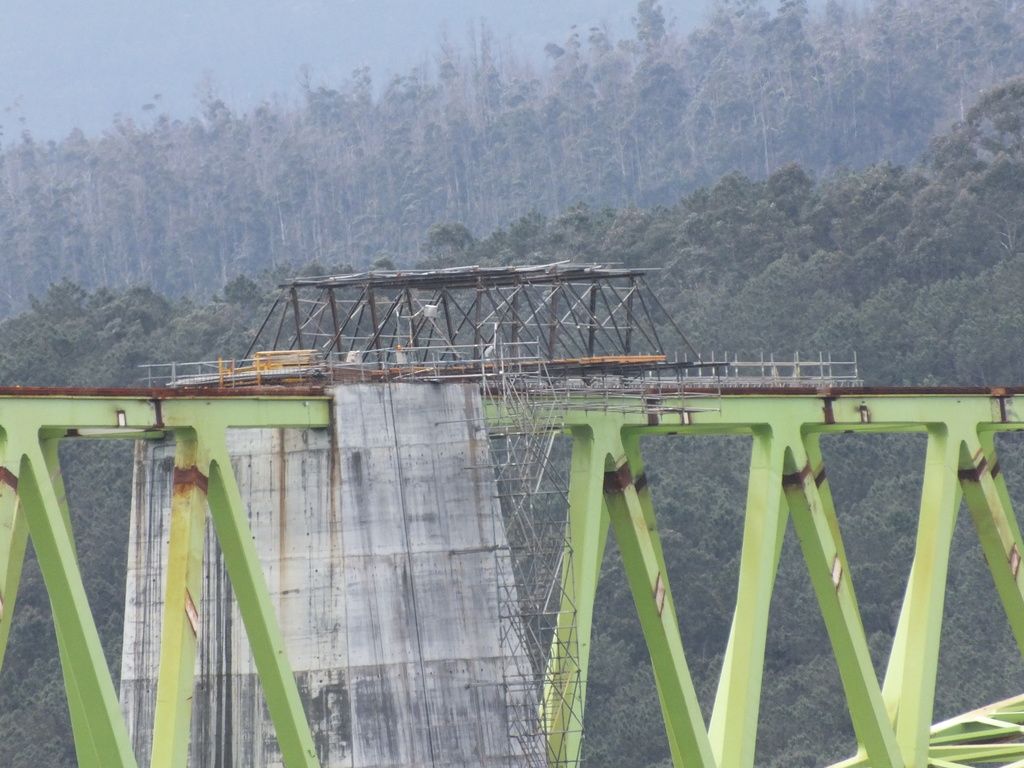

En el viaducto sobre el Ulla, en el lado catoira montaron una gura torre encima del puente.

Dos fotos con el movil:

Imagen

Imagen

Avatar de Usuario
talgo151
Newbie
Newbie
Mensajes: 964
Registrado: 01 Ene 1970, 02:00
Ubicación: tunel 62
Contactar:

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor talgo151 » 10 May 2014, 20:52

Sera para trasportar en un cubilete el hormigon para hechar la losa.Supongo que los camiones iran entrando marcha atras segun se pueda ir pisando la losa y esta grua reparta el hormigon por la zona a ejecutar.

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 21 May 2014, 03:31


Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 21 May 2014, 03:36

Una cutre foto en la que se aprecia (arriba) que ya han colocado algunas prelosas

Imagen

Avatar de Usuario
talgo151
Newbie
Newbie
Mensajes: 964
Registrado: 01 Ene 1970, 02:00
Ubicación: tunel 62
Contactar:

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor talgo151 » 21 May 2014, 21:46

Parece que ya empieza a haber superficie "pisable" sobre la estructura.

Avatar de Usuario
SCsidon
Newbie
Newbie
Mensajes: 351
Registrado: 01 Ene 1970, 02:00
Ubicación: Catoira

Re: Construcción del Eje Atlántico Vigo-Coruña IV

Mensajepor SCsidon » 25 May 2014, 05:38

Os traigo fotos de este Sábado.
La obra sigue a buen ritmo.
Empiezo por los vanos centrales:

Imagen

El pilar 6 ya tiene tres dovelas por cada lado:

Imagen

Y el 7 cuatro por cada lado.

Imagen

El hormigonado de la losa inferior ya avanza por el vano 5

Imagen

La colocación de las prelosas para el tablero avanza a muy buen ritmo, llevan unos 100 metros.

Imagen

Imagen

Imagen

Detalles de las armaduras que están añadiendo:

Imagen

Asi es como vienen:

Imagen

Imagen

Una vista lateral:

Imagen

Detalle lateral, donde se aprecia como se ajustan las prelosas entre si y como apoyan estas en la estructura metálica

Imagen
